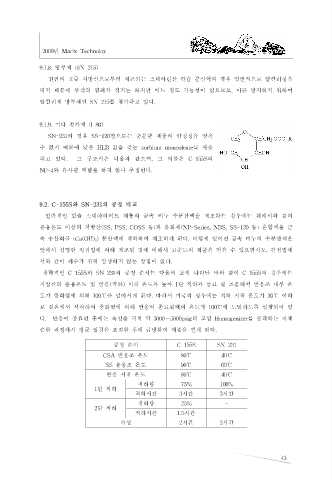

Page 44 - Marix Technology

2009년 Marix Technoloy

9.1.8. 방부제 (SN-215)

천연의 고급 지방산으로부터 제조되는 스테아린산 칼슘 분산액의 경우 일반적으로 알칼리성을

띠기 때문에 부식의 염려가 적기는 하지만 어느 정도 가능성이 있으므로, 이를 방지하기 위하여
알칼리계 방부제인 SN-215를 첨가하고 있다.

9.1.9. 기타 첨가제 (I-80)

SN-231의 경우 SS-120만으로는 충분한 제품의 안정성을 얻을
수 없기 때문에 낮은 HLB 값을 갖는 sorbitan monooleate를 사용
하고 있다. 그 구조식은 다음과 같으며, 그 역할은 C-155S의

NP-4와 유사한 역할을 하지 않나 추정된다.

9.2. C-155S 와 SN-231 의 공정 비교

일반적인 칼슘 스테아레이트 계통의 금속 비누 수분산액을 제조하는 경우에는 위에서와 같이

용융온도 이상의 지방산(SS, PSS, COSS 등)과 유화제(NP-Series, NBS, SS-120 등) 혼합액을 금
속 수산화물 (Ca(OH) 2 ) 분산액에 적하하여 제조하게 된다. 이렇게 얻어진 금속 비누의 수분산액은
앞에서 설명한 직접법에 의해 제조된 것에 비해서 고순도의 제품을 얻을 수 있으면서도, 간접법에

서와 같이 폐수가 전혀 발생하지 않는 장점이 있다.

개략적인 C-155S와 SN-231의 공정 순서는 다음의 표에 나타난 바와 같이 C-155S의 경우에는
지방산의 용융온도 및 반응(적하) 시작 온도가 높아 1단 적하가 종료 될 즈음해서 반응조 내부 온
도가 중화열에 의해 100℃를 넘어서게 된다. 따라서 미국의 경우에는 적하 시작 온도가 30℃ 이하

로 실온에서 시작하여 중화열에 의해 반응이 종료될때의 온도가 100℃에 도달하도록 설계되어 있

다. 반응이 종료된 후에는 숙성을 거쳐 약 3000～5000psig의 고압 Homogenizer를 통과하는 자체
순환 과정에서 평균 입경을 조절한 후에 급냉하여 제품을 얻게 된다.

공정 순서 C-155S SN-231

CSA 반응조 온도 80℃ 40℃
SS 용융조 온도 90℃ 60℃
반응 시작 온도 80℃ 40℃
적하량 75% 100%
1단 적하
적하시간 3시간 3시간
적하량 25% -
2단 적하
적하시간 1.5시간 -
숙성 2시간 2시간

43
