Page 40 - Marix Technology
P. 40

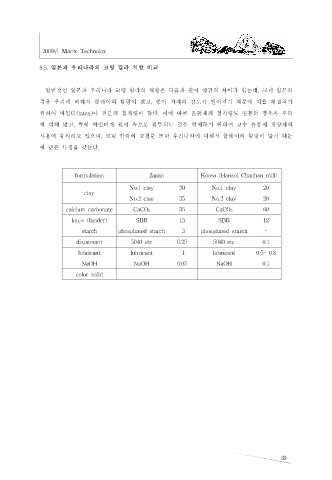

2009년 Marix Technoloy
8.5. 일본과 우리나라의 코팅 칼라 처방 비교
일반적인 일본과 우리나라 코팅 칼라의 처방은 다음과 같이 약간의 차이가 있는데, 크게 일본의
경우 우리에 비해서 클레이의 함량이 많고, 종이 자체의 강도가 떨어지기 때문에 이를 해결하기
위하여 바인더(latex)나 전분의 첨가량이 많다. 이에 따른 윤활제의 첨가량도 일본의 경우가 우리
에 비해 많고, 특히 바인더가 원지 속으로 침투되는 것을 억제하기 위하여 보수 유동제 개량제의
사용에 유의하고 있으며, 코팅 칼라의 고형분 또한 우리나라에 비해서 클레이의 함량이 많기 때문
에 낮은 특징을 갖는다.
formulation Japan Korea (Hansol Chanhan mill)
No.1 clay 30 No.1 clay 20
clay
No.2 clay 35 No.2 clay 20
calcium carbonate CaCO 3 35 CaCO 3 60
latex (binder) SBR 13 SBR 12
starch phosphated starch 3 phosphated starch -
dispersant 5040 etc 0.25 5040 etc 0.1
lubricant lubricant 1 lubricant 0.5～0.8
NaOH NaOH 0.05 NaOH 0.1
color solid
39
