Page 39 - Marix Technology

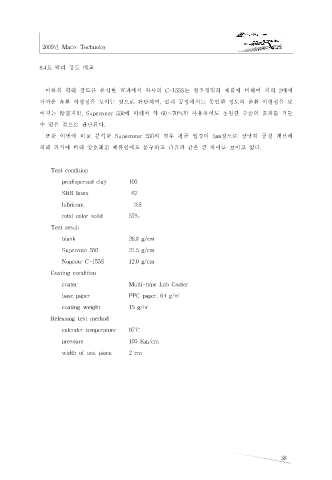

2009년 Marix Technoloy

8.4.5. 박리 강도 비교

이하의 박리 강도를 분석한 결과에서 자사의 C-155S는 정우정밀의 제품에 비하여 거의 2배에
가까운 윤활 이형성을 보이는 것으로 판단되며, 실제 공정에서도 동일한 정도의 윤활 이형성을 보
이지는 않겠지만, Supercoter 550에 비해서 약 60～70%만 사용하여도 동일한 수준의 효과를 거둘

수 있을 것으로 판단된다.

또한 이번에 비교 분석한 Supercoter 550의 경우 평균 입경이 5㎛정도로 상당히 공정 개선에
의해 과거에 비해 양호해진 제품임에도 불구하고 다음과 같은 큰 차이를 보이고 있다.

Test condition

predispersed clay 100
SBR latex 67
lubricant 0.8

total color solid 57%

Test result
blank 26.8 g/cm
Supercote 550 21.5 g/cm

Nopcote C-155S 12.0 g/cm

Coating condition
coater Multi-type Lab Coater
base paper PPC paper, 64 g/㎡

coating weight 15 g/㎡

Releasing test method
calender temperature 97℃
pressure 100 Kg f /cm

width of test piece 2 cm

38
