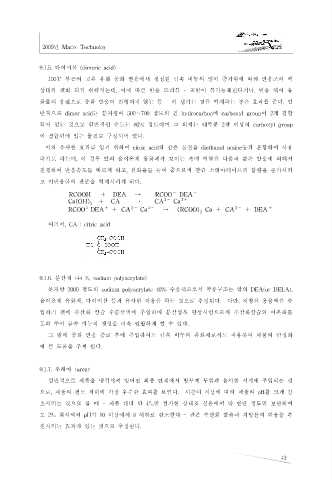

Page 43 - Marix Technology

2009년 Marix Technoloy

9.1.5. 다이머산 (dimeric acid)

100℃ 부근의 고온 유화 중화 반응에서 생성된 금속 비누의 양이 증가함에 따라 반응조의 액

상태카 겔화 되기 쉬워지는데, 이에 따른 반응 트러블 - 교반이 불가능해진다거나, 반응 액이 유
화물의 응집으로 중화 반응이 진행되지 않는 등 - 이 생기는 것을 억제하는 좋은 효과를 준다. 일
반적으로 dimer acid는 분자량이 500～700 정도의 긴 hydrocarbon에 carboxyl group이 2개 결합

되어 있는 것으로 일반적인 순도는 80% 정도이며 그 외에는 대부분 2개 이상의 carboxyl group

이 결합되어 있는 물질로 구성되어 있다.
이와 유사한 효과를 얻기 위하여 citric acid와 같은 물질을 diethanol amine등과 혼합하여 사용
하기도 하는데, 이 경우 앞의 음이온계 유화제가 보이는 촉매 역할을 다음과 같은 반응에 의해서

진행하여 반응속도를 빠르게 하고, 전화율를 높여 줌으로써 칼슘 스테아레이트의 함량을 증가시키

고 미반응물의 잔존을 억제시키게 된다.
RCOOH + DEA → RCOO - DEA +
Ca( OH) + CA → CA 3 - Ca 2 +
2
RCOO 2 DEA + + CA 3 - Ca 2 + → ( RCOO) Ca + CA 3 - + DEA +
2
여기서, CA : citric acid

9.1.6. 분산제 (44-S, sodium polyacrylate)
분자량 2000 정도의 sodium polyacrylate 40% 수용액으로서 작용구조는 앞의 DEA(or DELA),

음이온계 유화제, 다이머산 등과 유사한 작용을 하는 것으로 추정된다. 다만, 지방산 용융액을 주
입하기 전에 수산화 칼슘 수분산액에 주입하여 분산성을 향상시킴으로써 수산화칼슘의 이온화를

도와 주어 금속 비누의 생성을 더욱 원활하게 할 수 있다.
그 밖에 중화 반응 종료 후에 주입하여도 금속 비누의 유화제로서도 작용하여 제품의 안정화

에 큰 도움을 주게 된다.

9.1.7. 우레아 (urea)
일반적으로 제품을 냉각시켜 얻어진 최종 단계에서 방부제 투입과 유사한 시기에 주입되는 것

으로, 제품의 점도 저하에 가장 우수한 효과를 보인다. 시간이 지남에 따라 제품의 pH를 크게 감
소시키는 것으로 볼 때 - 제품 대비 약 4%만 첨가한 상태로 실온에서 약 한달 정도만 보관하여

도 2% 희석액의 pH가 10 이상에서 8 이하로 감소한다 - 잔존 수산화 칼슘과 지방산의 반응을 촉
진시키는 효과가 있는 것으로 추정된다.

42
