Page 36 - Marix Technology

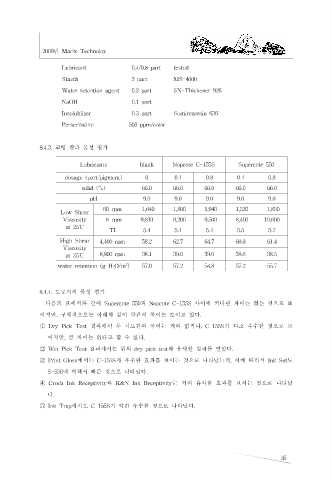

2009년 Marix Technoloy

Lubricant 0.4/0.8 part tested

Starch 3 part MS-4600

Water retention agent 0.2 part SN-Thickener 926
NaOH 0.1 part
Insolublizer 0.3 part Sumirezresin 636

Perservative 500 ppm/color

8.4.3. 코팅 칼라 물성 평가

Lubricants blank Nopcote C-155S Supercote 550

dosage (part/pigment) 0 0.4 0.8 0.4 0.8
solid (%) 66.0 66.0 66.0 66.0 66.0
pH 9.0 9.0 9.0 9.0 9.0

60 rpm 1,640 1,800 1,940 1,520 1,850
Low Shear
Viscosity 6 rpm 9,630 9,200 9,500 8,400 10,600
at 25℃
TI 5.4 5.4 5.4 5.5 5.7
High Shear 4,400 rpm 58.2 62.7 64.7 60.8 61.4
Viscosity
at 25℃ 8,800 rpm 38.1 39.0 39.6 38.6 38.5
2
water retention (g H 2 O/m ) 57.0 57.2 54.8 57.2 55.7

8.4.4. 도공지의 물성 평가
다음의 표에서와 같이 Supercote 550과 Nopcote C-155S 사이에 커다란 차이는 없는 것으로 보

이지만, 구체적으로는 아래와 같이 약간의 차이는 보이고 있다.
① Dry Pick Test 결과에서 두 시료간의 차이는 거의 없거나, C-155S가 다소 우수한 것으로 보

이지만, 큰 차이는 없다고 할 수 있다.
② Wet Pick Test 결과에서는 위의 dry pick test와 유사한 결과를 얻었다.

③ Print Gloss에서는 C-155S가 우수한 효과를 보이는 것으로 나타났는데, 이에 따라서 Ink Set도
S-550에 비해서 빠른 것으로 나타났다.

④ Croda Ink Receptivity와 K&N Ink Receptivity는 거의 유사한 효과를 보이는 것으로 나타났
다.

⑤ Ink Trap에서도 C-155S가 약간 우수한 것으로 나타났다.

35
