Page 35 - Marix Technology

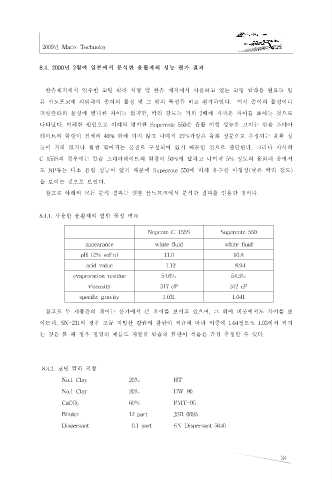

P. 35
2009년 Marix Technoloy
8.4. 2000년 2월에 일본에서 분석한 윤활제의 성능 평가 결과
한솔제지에서 입수한 코팅 칼라 처방 및 한솔 제지에서 사용하고 있는 코팅 칼라용 원료들 일
본 산노프코에 의뢰하여 종이의 물성 및 그 밖의 특성을 비교 평가하였다. 역시 종이의 물성이나
코팅칼라의 물성에 별다른 차이는 없지만, 박리 강도는 거의 2배에 가까운 차이를 보이는 것으로
나타났다. 이러한 원인으로 이때의 평가한 Supercote 550은 윤활 이형 성능을 보이는 칼슘 스테아
레이트의 함량이 전체의 40% 밖에 되지 않고 나머지 15%가량은 유화 성분으로 추정되는 윤활 성
능이 거의 없거나 훨씬 떨어지는 물질로 구성되어 있기 때문인 것으로 판단된다. 그러나 자사의
C-155S의 경우에는 칼슘 스테아레이트의 함량이 50%에 달하고 나머지 5% 정도의 유화제 중에서
도 NP류는 다소 윤활 성능이 있기 때문에 Supercote 550에 비해 우수한 이형성(낮은 박리 강도)
을 보이는 것으로 보인다.
참고로 아래의 모든 분석 결과는 일본 산노프코에서 분석한 결과를 인용한 것이다.
8.4.1. 사용한 윤활제의 일반 물성 비교
Nopcote C-155S Supercote 550
appearance white fluid white fluid
pH (2% sol'n) 11.0 10.8
acid value -1.12 -8.94
evaproration residue 54.6% 54.3%
viscosity 317 cP 342 cP
specific gravity 1.031 1.041
참고로 두 제품간의 차이는 산가에서 큰 차이를 보이고 있으며, 그 외에 비중에서도 차이를 보
이는데, SN-231의 경우 고급 지방산 칼슘의 함량이 적음에 따라 비중에 1.04정도로 1.03에서 커지
는 것을 볼 때 정우 정밀의 제품도 지방산 칼슘의 함량이 적음을 간접 추정할 수 있다.
8.4.2. 코팅 칼라 처방
No.1 Clay 20% HT
No.1 Clay 20% UW-90
60% FMT-95
CaCO 3
Binder 12 part JSR 0695
Dispersant 0.1 part SN-Dispersant 5040
34
