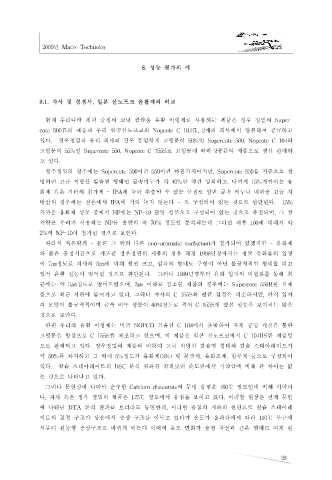

Page 29 - Marix Technology
P. 29
2009년 Marix Technoloy
8. 성능 평가의 예
8.1. 자사 및 경쟁사, 일본 산노프코 윤활제의 비교
현재 우리나라 제지 공정의 코팅 칼라용 윤활 이형제로 사용되는 제품은 정우 정밀의 Super-
cote 500류의 제품과 우리 한국산노프코의 Nopcote C-104류, 2개의 회사에서 양분하여 공급하고
있다. 정우정밀과 우리 회사의 경우 동일하게 고형분이 50%인 Supercote 500, Nopcote C-104와
고형분이 55%인 Supercote 550, Nopcote C-155S로 고형분에 따라 2종류의 제품으로 생산 판매하
고 있다.
정우정밀의 경우에는 Supercote 500이건 550이건 마찬가지이지만, Supercote 550을 기준으로 설
명하면 고급 지방산 칼슘염 형태인 금속비누가 약 40%를 약간 상회하고, 나머지 15%가까이는 유
화제 혹은 기타의 첨가제 - IPA에 녹아 추출될 수 있는 물질로 일반 금속 비누나 미반응 고급 지
방산의 경우에는 실온에서 IPA에 거의 녹지 않는다 - 로 구성되어 있는 것으로 판단된다. 15%
가까운 유화제 성분 중에서 NP류는 NP-10 단일 성분으로 구성되어 있는 것으로 추정되며, 그 첨
가량은 우리가 사용하는 NP류 총량의 약 70% 정도인 분석되는데 그러면 제품 100에 대해서 약
2%의 NP-10이 첨가된 것으로 보인다.
따라서 적은량의 - 물론 그 밖의 다른 non-aromatic surfactant가 첨가되어 있겠지만 - 유화제
와 짧은 공정시간으로 제조된 정우정밀의 제품의 경우 과경 1998년경까지는 평균 유화물의 입경
이 7㎛정도로 자사의 3㎛에 비해 훨씬 크고, 입자의 형태도 구형이 아닌 불규칙적인 형태를 띠고
있어 윤활 성능이 떨어질 것으로 판단된다. 그러나 1999년경부터 유화 입자의 미립화를 통해 최
근에는 약 5㎛정도로 떨어뜨렸으며, 3㎛ 이하로 감소된 제품의 경우에는 Supercote 550H란 신제
품으로 최근 시판에 들어가고 있다. 그러나 자사의 C-155S와 평균 입경은 비슷하지만, 아직 입자
의 모양이 불규칙적이며 금속 비누 성분이 40%정도로 적어 C-155S에 앞선 성능을 보이지는 않을
것으로 보인다.
한편 우리의 윤활 이형제는 미국 NOPCO 기술인 C-104에서 출발하여 자체 공정 개선을 통한
고형분을 향상으로 C-155S를 제조하고 있으며, 이 제품은 일본 산노프코에서 C-104HS란 제품명
으로 판매되고 있다. 정우정밀의 제품의 비하여 고급 지방산 칼슘염 형태의 칼슘 스테아레이트가
약 50%를 차지하고 그 외에 5%정도가 유화제(3%) 및 분산제, 유화조제, 방부제 등으로 구성되어
있다. 칼슘 스테아레이트의 DSC 분석 결과를 살펴보면 순도면에서 시약급에 비해 큰 차이는 없
는 것으로 나타나고 있다.
그러나 문헌상에 나타난 순수한 Calcium distearate의 투명 융점은 160℃ 정도인데 비해 시약이
나, 자사 혹은 정우 정밀의 제품은 125℃ 정도에서 융점을 보이고 있다. 이러한 현상은 실제 문헌
에 나타난 DTA 분석 결과를 보더라도 동일한데, 이러한 융점의 저하의 원인으로 칼슘 스테아레
이트의 결정 구조가 상온에서 층상 구조를 이루고 있다가 온도가 올라감에서 따라 110℃ 부근에
서부터 원통형 층상구조로 바뀌게 되는데 이때의 온도 변화가 융점 곡선과 같은 형태르 띠게 된
28
