Page 86 - Marix Technology

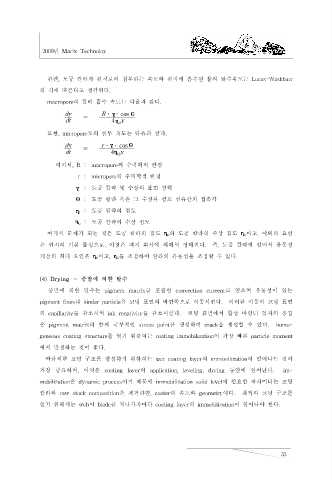

2009년 Marix Technoloy

한편, 도공 칼라가 원지로의 침투하는 속도와 원지에 흡수된 물의 탈수속도는 Lucas-Washburr

의 식에 따른다고 생각된다.
macropore의 칼라 흡수 속도는 다음과 같다.

dy R⋅γ⋅ cosθ
=
dt 4η y
a
또한, micropore로의 침투 속도는 다음과 같다.

dx r ⋅γ⋅ cosθ
=
dt 4η x
b
여기서, R : macropore의 수력학적 반경
r : micropore의 수력학적 반경
γ : 도공 칼라 및 수상의 표면 장력

θ : 도공 칼라 혹은 그 수상과 펄프 섬유간의 접촉각

: 도공 칼라의 점도
η a
: 도공 칼라의 수상 점도
η b
여기서 문제가 되는 것은 도공 칼라의 점도 η a 와 도공 칼라의 수상 점도 η b 이고, 이외의 요인
은 원지의 기본 물성으로, 이것은 제지 회사에 의해서 정해진다. 즉, 도공 칼라에 있어서 유동성

개선의 최대 요인은 η b 이고, η b 를 조정하여 칼라의 유동성을 조정할 수 있다.

(4) Drying ∼ 증발에 의한 탈수
증발에 의한 탈수는 pigment matrix를 포함한 convection cureent를 일으켜 유동성이 있는

pigment fines나 binder particle을 코팅 표면의 바깥쪽으로 이동시킨다. 이러한 이동이 코팅 표면
의 capillarity를 감소시켜 ink recptivity를 감소시킨다. 코팅 표면에서 합성 바인더 입자의 응집

은 pigment matrix와 함께 국부적인 stress point를 생성하여 crack을 생성할 수 있다. homo-
geneous coating structure를 얻기 위하여는 coating immobilization이 가장 빠른 particle moment

에서 발생하는 것이 좋다.
바람직한 코팅 구조를 형성하기 위하여는 wet coating layer의 immonilization이 일어나는 것이

가장 중요하며, 이것은 coating layer의 application, leveling, drying 동안에 일어난다. im-
mobilization은 dynamic process이기 때문에 immobilization solid level에 필요한 파라미터는 코팅

칼라와 raw stock composition을 제거하면, coater의 속도와 geometry이다. 최적의 코팅 구조를
얻기 위해서는 web이 blade를 지나가자마다 coating layer의 immobilization이 일어나야 한다.

33
