Page 90 - Marix Technology

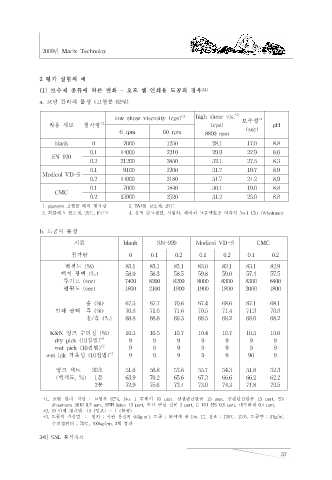

2009년 Marix Technoloy

2 평가 실험의 예

(1) 보수제 종류에 따른 변화 - 오프 셑 인쇄용 도공의 경우 34)
a. 코팅 칼라의 물성 (고형분 62%)

low shear viscosity (cps) *2 high shear vis. *3 *4
보수성
적용 시료 첨가량 *1 (cps) pH
(sec)
6 rpm 60 rpm
8800 rpm
blank 0 7000 1250 28.1 17.0 8.8
0.1 14000 2310 29.9 22.9 8.6
SN-920
0.2 21200 3850 32.1 27.5 8.3
0.1 9100 2200 31.7 19.7 8.9
Modicol VD-S
0.2 14000 3180 31.7 24.2 8.9
0.1 7000 1840 30.1 19.0 8.8
CMC
0.2 15900 2520 31.2 23.0 8.8
1. pigment 고형분 대비 첨가량 2. BM형 점도계, 25℃
3. 허큘레스 점도계, 25℃, Fポプ 4. 정적 링크셀법, 시험지; 페이퍼 크로마토용 여과지 No.1 Chr (Whatman)

b. 도공지 물성

시료 blank SN-920 Modicol VD-S CMC

첨가량 0 0.1 0.2 0.1 0.2 0.1 0.2
백색도 (%) 83.1 83.1 83.1 83.0 83.1 83.1 82.9
백지 광택 (%) 58.0 58.3 58.5 59.8 59.0 57.4 57.5
투기도 (sec) 7400 8200 8200 8000 8300 8300 8400
평활도 (sec) 1800 2100 1900 1900 1800 2000 1800

홍 (%) 67.5 67.7 70.6 67.4 68.6 67.1 68.1
인쇄 광택 흑 (%) 70.8 71.0 71.6 70.5 71.4 71.3 70.8
홍/흑 (%) 68.8 68.8 69.3 68.5 69.2 68.6 68.2

K&N 잉크 수리성 (%) 10.5 10.5 10.7 10.4 10.7 10.5 10.0
dry pick (10점법) *2 9 9 9 9 9 9 9
wet pick (10점법) *2 9 9 9 9 9 9 9
wet ink 착육성 (10점법) *2 9 9 9 9 9 96 9

잉크 세트 30초 51.6 56.8 53.6 55.7 54.3 51.8 52.3
(백색도, %) 1분 63.9 70.2 65.6 67.3 66.6 66.2 62.2
2분 72.9 75.6 72.4 73.0 74.3 71.8 70.5

*1, 코팅 칼라 처방 : 고형분 62%, No. 1 클레이 70 part, 경질탄산칼슘 15 part, 중질탄산칼슘 15 part, SN
dispersant 5040 0.2 part, SBR latex 13 part, 인산 변성 전분 3 part, C-104-HS 0.8 part, 내수화제 0.4 part,
*2, 10 단계 평가법 10 (양호) ∼ 1 (불량)
*3, 도공지 작성법 : 원지 ; 시판 상질지 (64g/㎡), 도공 ; 와이어 바 No. 12, 건조 ; 130℃, 15초, 도공량 ; 17g/㎡,
수퍼캘린더 ; 70℃, 100kg/cm, 2회 통과

34)] SNL 분석자료

37
