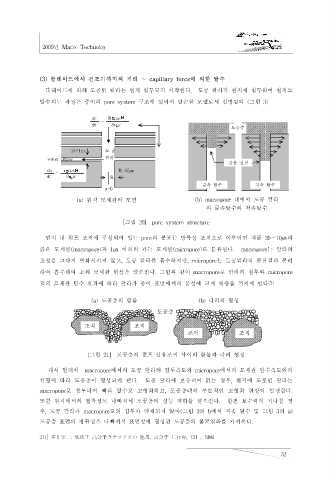

(3) 블레이드에서 건조기까지의 거리 ∼ capillary force에 의한 탈수

블레이드에 의해 도공된 칼라는 원지 침투되기 시작한다. 도공 칼라가 원지에 침투하여 원지로
탈수되는 과정은 종이의 pore system 구조에 있어서 단순한 모델로서 설명된다 (그림 3)

Rγcosθ
dy
 = 
dt 8η y
p
도공층

2r<1㎛ 도 공
칼라
water phase
습윤 전선
rγcosθ R>25㎛
dx
 = 
dt 8η x
a R
급속 탈수 저속 탈수
x=0
(a) 원지 모세관의 모델 (b) macropore 내에서 도공 칼라
의 급속탈수와 저속탈수

[그림 20] pore system structure

원지 내 펄프 조직에 구성되어 있는 pore의 분포는 망목상 조직으로 이루어진 지름 20～10㎛의
굵은 모세관(macropore)과 1㎛ 이하의 가는 모세관(micropore)로 분류된다. macropore는 칼라의

조성을 그다지 변화시키지 않고, 도공 칼라를 흡수하지만, micropore는 도공칼라의 분산질과 분리
하여 흡수하여 소위 모세관 현상을 일으킨다. 그림과 같이 macropore로 칼라의 침투와 micropore

로의 모세관 탈수 효과에 따라 칼라가 종이 표면에서의 물성에 크게 영향을 끼치게 된다 21)

(a) 도공층의 함몰 (b) 다리의 형성
도공층

조직 조직
조직 조직

[그림 21] 도공층의 펄프 섬유조직 사이의 함몰과 다리 형성

다시 말해서 macropore에서의 도공 칼라의 침투속도와 micropore에서의 모세관 탈수속도와의
균형에 따라 도공층이 형성되게 된다. 도공 칼라에 보수력이 없는 경우, 원지에 도포된 칼라는
macropore로 침투되어 빠른 탈수로 고형화하고, 도공층내의 부분적인 고형화 현상이 발생한다.

또한 원지에서의 접착성도 나빠져서 도공층의 성능 저하를 일으킨다. 한편 보수력이 지나친 경
우, 도공 칼라가 macropore로의 침투가 억제되지 않아(그림 2의 b에서 저속 탈수 및 그림 3의 a)
도공층 표면의 평활성은 나빠져서 표면상에 형성된 도공층의 불균일화를 가져온다.

21)] 室井宗一, 紙塗工 高分子ラテツクスの 應用, 高分子 刊行會, 131-, 1986
