Page 100 - Marix Technology

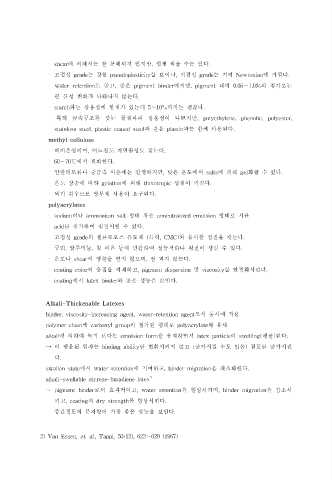

shear에 의해서는 잘 분해되지 않지만, 쉽게 썩을 수는 있다.
고점성 grade는 강한 pseudoplasticity 를 보이나, 저점성 grade는 거의 Newtonian에 가깝다.
water retention도 좋고, 좋은 pigment binder이지만, pigment 대비 0.05～1.0%의 첨가로는

큰 물성 변화가 나타나지 않는다.
starch와는 상용성에 한계가 있는데 5～10%까지는 괜찮다.

특히 금속구조를 갖는 물질과의 상용성이 나쁘지만, polyethylene, phenolic, polyester,
stainless steel, plastic coated steel과 같은 plastic과는 함께 사용된다.
methyl cellulose

비이온성이며, 어느정도 계면활성도 갖는다.
60～70℃에서 겔화한다.

알칼리토류나 중금속 이온에는 안정하지만, 낮은 온도에서 salts에 의해 gel화할 수 있다.
온도 상승에 따라 gelation에 의해 thixotropic 성질이 커진다.
썩기 쉬우므로 방부제 사용이 요구된다.

polyacrylates
sodium이나 ammonium salt 형태 혹은 unneutralized emulsion 형태로 시판
acid를 첨가하여 침전시킬 수 있다.

고점성 grade의 셀룰로오스 유도체 (특히, CMC)와 유사한 성질을 갖는다.
구리, 알루미늄, 철 이온 등에 민감하여 성능저하나 침전이 생길 수 있다.
온도나 shear의 영향을 받지 않으며, 잘 썩지 않는다.

coating color의 응집을 억제하고, pigment dispersion 및 viscosity를 안정화시킨다.
coating에서 latex binder와 좋은 성능을 보인다.

Alkali-Thickenable Latexes
binder, viscosity-increasing agent, water-retention agent로서 동시에 작용

polymer chain에 carboxyl group이 첨가된 형태로 polyacrylate와 유사
alkali에 의하여 녹기 보다는 emulsion form을 유지하면서 latex particle이 swelling(팽윤)된다.

→ 이 팽윤된 입자는 binding ability를 변화시키지 않고 (증가시킬 수도 있음) 점도를 증가시킨
다.
swollen state에서 water retention에 기여하고, bjnder migration을 최소화한다.

alkali-swellable styrene-butadiene latex 2)
～ pigment binder로서 효과적이고, water retention을 향상시키며, binder migration을 감소시

키고, coating의 dry strength를 향상시킨다.
중간정도의 분자량이 가장 좋은 성능을 보인다.

2) Van Essen, et. al., Tappi, 50(12), 622～629 (1967)
