Page 103 - Marix Technology

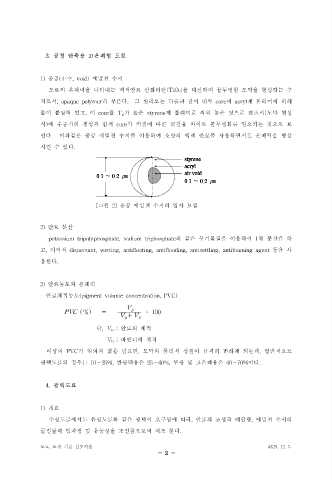

3. 공정 단축용 고은폐형 도료

1) 중공(中空, void) 에멀젼 수지

도료의 은폐력을 나타내는 백색안료 산화티탄(TiO 2 )을 대신하여 불투명한 도막을 형성하는 수
지로서, opaque polymer라 부른다. 그 원리로는 다음과 같이 내부 core에 acryl계 폴리머에 의해
물이 붙잡혀 있고, 이 core를 T g 가 높은 styrene계 폴리머로 씌워 놓은 것으로 건조시(도막 형성

시)에 수증기의 생성과 함께 core가 커짐에 따른 굴절율 차이로 불투명화를 일으키는 것으로 보
인다. 이와같은 중공 에멀젼 수지를 이용하여 소량의 백색 안료를 사용하면서도 은폐력을 향상

시킬 수 있다.
styrene
acryl
air void
0.1 ∼ 0.2 ㎛
0.1 ∼ 0.2 ㎛

[그림 2] 중공 에멀젼 수지의 입자 모델

2) 안료 분산
potassium tripolyphosphate, sodium triphosphate와 같은 무기물질을 이용하여 1차 분산을 하
고, 이어서 dispersant, wetting, antifloating, antiflooding, antisettling, antifoaming agent 등을 사

용한다.

3) 안료농도와 은폐력
안료체적농도(pigment volume concentration, PVC)

V
PVC ( % ) = p × 100
V + V
p b
단, V p ; 안료의 체적
V b ; 바인더의 체적

이상의 PVC가 임의의 값을 넘으면, 도막의 물리적 성질이 급격히 변하게 되는데, 일반적으로
광택도료의 경우는 10～25%, 반광택용은 25～40%, 무광 및 고은폐용은 40～70%이다.

4. 광택도료

1) 개요

수성도료에서도 유성도료와 같은 광택이 요구됨에 따라, 안료의 조성과 배합량, 에멀젼 수지의
굴절률과 입자경 및 유동성을 조절함으로써 제조 한다.

도료, 도장 기술 심포지움 4329. 12. 5
- 2 -
