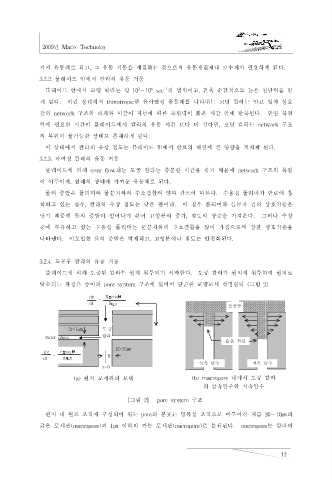

Page 65 - Marix Technology

2009년 Marix Technoloy

가지 유동체로 되고, 그 유동 거동을 개질하는 것으로써 유동개질제나 보수제가 필요하게 된다.

3.2.2. 블레이드 안에서 칼라의 유동 거동

블레이드 안에서 코팅 칼라는 약 10 ～10 8 sec -1 의 범위이고, 간혹 순간적으로 높은 전단력을 받
3
게 된다. 이런 상태에서 thixotropic한 유사변성 유동체를 나타내는 코팅 칼라는 안료 입자 상호
간의 network 구조의 파괴와 시간이 지남에 따른 복원력이 짧은 시간 안에 반복된다. 만일 복원

력에 필요한 시간이 블레이드에서 칼라의 유동 시간 보다 더 길다면, 코팅 칼라는 network 구조

의 복원이 불가능한 상태로 존재하게 된다.
이 상태에서 칼라의 수상 점도는 블레이드 밑에서 안료의 배열에 큰 영향을 끼치게 된다.
3.2.3. 가역성 칼라의 유동 거동

블레이드에 의해 over flow되는 도공 칼라는 충분한 시간을 갖기 때문에 network 구조의 복원

이 이루어져, 원래의 상태에 가까운 유동체로 된다.
물의 증발은 폴리머와 물분자와의 수소결합의 양과 강도에 따른다. 수용성 폴리마가 안료에 흡
착하고 있는 경우, 칼라의 수상 점도는 낮은 편이다. 이 경우 폴리머와 물분자 간의 상호작용은

낮기 때문에 물의 증발이 일어나기 쉬어 고형분의 증가, 점도의 상승을 가져온다. 그러나 수상

중에 부유하고 있는 수용성 폴리머는 물분자와의 수소결합을 많이 가짐으로써 강한 상호작용을
나타낸다. 이로인한 물의 증발은 억제되고, 고형분이나 점도는 안정화된다.

3.2.4. 도공후 칼라의 유동 거동

블레이드에 의해 도공된 칼라는 원지 침투되기 시작한다. 도공 칼라가 원지에 침투하여 원지로
탈수되는 과정은 종이의 pore system 구조에 있어서 단순한 모델로서 설명된다 (그림 2)
Rγcosθ
dy
 = 
dt 8η y
p
도공층

2r<1㎛ 도 공
칼라
water phase
습윤 전선
rγcosθ R>25㎛
dx
 = 
R
dt 8η x
a
급속 탈수 저속 탈수
x=0
(a) 원지 모세관의 모델 (b) macropore 내에서 도공 칼라
의 급속탈수와 저속탈수
[그림 2] pore system 구조

원지 내 펄프 조직에 구성되어 있는 pore의 분포는 망목상 조직으로 이루어진 지름 20～10㎛의

굵은 모세관(macropore)과 1㎛ 이하의 가는 모세관(micropore)로 분류된다. macropore는 칼라의

12
