Page 110 - Marix Technology

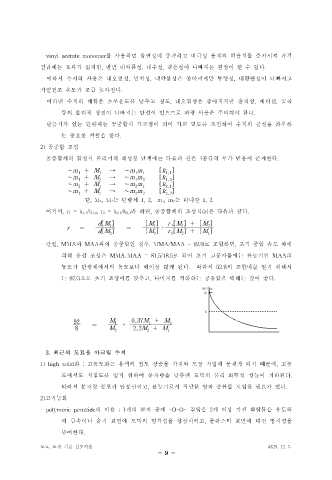

vinyl acetate monomer를 사용하면 유연성이 증가하고 비극성 용제의 허용치를 증가시켜 가격
절감에는 효과가 있지만, 반면 내약품성, 내수성, 감온성이 나빠지는 결점이 될 수 있다.

에폭시 수지의 사용은 내오염성, 밀착성, 내약품성은 좋아지지만 투명성, 내황변성이 나빠지고

가열건조 온도가 조금 높아진다.
메라민 수지의 배합은 소부온도를 낮추고 경도, 내오염성은 좋아지지만 충격성, 에릭센, 굴곡
등의 물리적 성질이 나빠지는 단점이 있으므로 과량 사용은 주의해야 한다.

관능기가 있는 단량체는 공중합시 가교점이 되어 가교 밀도를 조절하여 수지의 물성을 좌우하
는 중요한 역할을 한다.

2) 공중합 조성
공중합체의 합성시 폴리머의 쇄성장 단계에는 다음과 같은 4종류의 부가 반응이 존재한다.

∼m + M → ∼m m [ k ]
1 1 1 1 1, 1
∼m + M → ∼m m [ k ]
1 2 1 2 1, 2
∼m + M → ∼m m [ k ]
2 1 2 1 2, 1
∼m + M → ∼m m [ k ]
2 2 2 2 2, 2
단, M 1 , M 2 는 단량체 1, 2, m 1 , m 2 는 라디칼 1, 2
여기서, r 1 = k 1,1 /k 1,2 , r 2 = k 2,1 /k 2,2 라 하면, 공중합체의 조성식(r)은 다음과 같다.

d[ M ] [ M ] r [M ] + [ M ]
1 1 1 1 2
r = = ×
d[ M ] [ M ] r [M ] + [ M ]
2 2 2 2 1
만일, MMA와 MAA와의 공중합인 경우, MMA/MAA = 92/8로 조합하면, 초기 중합 속도 차에
의해 중합 조성은 MMA/MAA = 81.5/18.5로 되어 초기 고분자물에는 관능기인 MAA의
농도가 단량체에서의 농도보다 배이상 많게 된다. 따라서 92/8의 조합비를 얻기 위해서

는 97/3으로 초기 조성비를 맞추고, 나머지를 적하하는 공중합을 택해는 것이 좋다.
18.5
16

8
92 M 0.37M + M
= 1 × 1 2
8 M 2.2M + M
2 2 1

3. 최근의 도료용 아크릴 수지

1) high solid화 ; 고농도화는 용액의 점도 상승을 가져와 도장 작업에 문제가 되기 떄문에, 고농
도에서도 저점도를 얻기 위하여 분자량을 낮추면 도막의 물리 화학적 성능이 저하된다.
따라서 분자량 분포가 단분산이고, 관능기로서 적당한 양과 종류를 도입할 필요가 있다.

2)고기능화

polymeric peroxide의 이용 ; 1개의 분자 중에 -O-O- 결합을 2개 이상 가진 화합물을 유도하
여 금속이나 유기 표면에 도막의 밀착성을 향상시키고, 플라스틱 표면에 대전 방지성을
부여한다.

도료, 도장 기술 심포지움 4329. 12. 5
- 9 -
