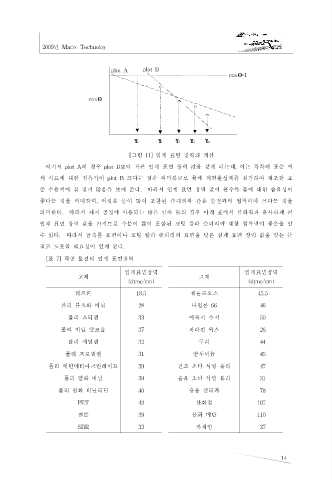

Page 15 - Marix Technology

2009년 Marix Technoloy

plot A plot B
cosθ=1

cosθ

γ c γ 1 γ 2 γ 3 γ 4

[그림 11] 임계 표면 장력의 계산
여기서 plot A의 경우 plot B보다 작은 임계 표면 장력 값을 갖게 되는데, 이는 각각의 표준 액

체 시료에 대한 접촉각이 plot B 크다는 것을 의미하므로 물에 계면활성제를 첨가하여 제조한 표
준 수용액에 잘 젖지 않음을 보여 준다. 따라서 임계 표면 장력 값이 클수록 물에 대한 습윤성이

좋다는 것을 의미하며, 이것은 물이 많이 포함된 슬러리와 같은 물질과의 접착력이 크다는 것을
의미한다. 따라서 제지 공정에 사용되는 많은 금속 롤의 경우 아래 표에서 산화철과 유사하게 큰

임계 표면 장력 값을 가지므로 수분이 많이 포함된 코팅 칼라 슬러리에 대한 접착력이 좋음을 알
수 있다. 따라서 금속롤 표면이나 코팅 칼라 슬러리의 표면을 낮은 임계 표면 장력 값을 갖는 물

질로 도포할 필요성이 있게 된다.
[표 7] 각종 물질의 임계 표면장력

임계표면장력 임계표면장력
고체 고체
(dyne/cm) (dyne/cm)

테프론 18.5 셀룰로오스 45.5

폴리 불소화 비닐 28 나일론 66 46
폴리 스티렌 33 에폭시 수지 50

폴리 비닐 알코올 37 파라핀 왁스 26

폴리 에틸렌 32 구리 44
폴리 프로필렌 31 알루미늄 45

폴리 메틸메타아크릴레이트 39 건조 소다 석영 유리 47

폴리 염화 비닐 39 습윤 소다 석영 유리 31
폴리 염화 비닐리딘 40 용융 실리카 78

PET 43 산화철 107

전분 39 산화 메탄 110
SBR 33 카세인 37

14
