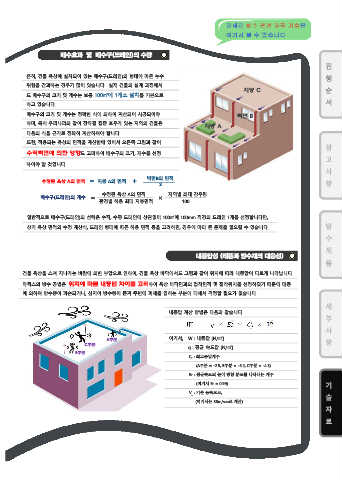

배수효과 및 배수구(드레인)의 수량
진
흔히, 건물 옥상에 설치되어 있는 배수구(드레인)의 형태에 따른 누수 행
위험을 간과하는 경우가 많이 있습니다. 실제 건물의 설계 과정에서
지붕 C 순
도 배수구의 크기 및 개수는 보통 100㎡에 1개소 설치를 기본으로
하고 있습니다. 서
배수구의 크기 및 개수는 정확한 식에 의하여 계산되어 시공되어야 벽면 B
하며, 특히 우리나라와 같이 장마철 집중 호우가 있는 지역의 건물은
지붕 A
다음의 식을 근거로 정확히 계산하여야 합니다.
또한, 적용되는 옥상의 면적을 계산함에 있어서 오른쪽 그림과 같이
참
수직벽면에 의한 영향도 고려하여 배수구의 크기, 개수를 선정
고
하여야 할 것입니다.
사
벽면B의 면적
수정된 옥상 A의 면적 ＝ 지붕 A의 면적 ＋
2 항
수정된 옥상 A의 면적 지역별 최대 강우량
배수구(드레인)의 개수 ＝ ×
관경별 허용 최대 지붕면적 100

일반적으로 배수구(드레인)의 선택은 수직, 수평 드레인에 상관없이 100㎡에 100mm 직경의 드레인 1개를 선정합니다만,
상기 옥상 면적의 수정 계산식, 드레인 형태에 따른 허용 면적 등을 고려하면, 경우에 따라 큰 문제를 일으킬 수 있습니다. 방
수

제
내풍압성 (태풍과 방수재의 대응성)
품
건물 옥상을 스쳐 지나가는 바람에 의한 부압으로 인하여, 건물 옥상 바닥에서도 그림과 같이 위치에 따라 내풍압이 다르게 나타납니다.

마릭스의 방수 공법은 위치에 따른 내풍압 차이를 고려하여 옥상 바닥면과의 접착면적 및 접착위치를 선정하였기 때문에 태풍
에 의하여 방수층이 파손되거나, 심지어 방수층이 뜯겨 주변에 피해를 입히는 부분에 대해서 걱정할 필요가 없습니다.
세
내풍압 계산 방법은 다음과 같습니다.
부

사

A부분 여기서, W : 내풍압 [N/㎡] 항
C부분
q : 평균 속도압 [N/㎡]
B부분
C f : 최고풍압계수
(A부분 = -2.5, B부분 = -3.2, C부분 = -4.3)
Er : 평균속도의 높이 방향 분포를 나타내는 계수
(여기서 Er = 0.99) 기
V o : 기준 풍속으로,
술
(여기서는 38m/sec로 계산)
